空氣懸浮鼓風機配件介紹

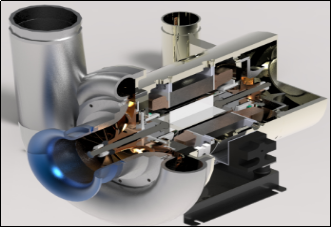

空氣懸浮鼓風機主要構造描述

  空氣懸浮鼓風機為電機驅動，單級離心式，采用軸向進風和徑向排氣方式，配有進口過濾消音系統、出口擴壓管、電機、出口波紋補償器、出口止回閥、外箱體、氣動放空閥及其消音器、空氣軸承及其潤滑系統、就地控制系統和主控制系統。內含裝置結構如下：

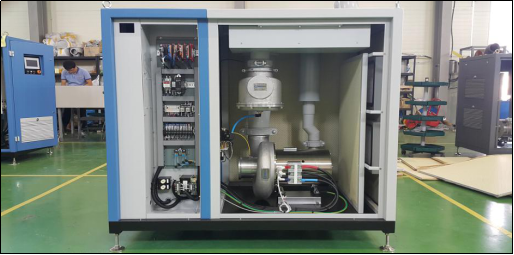

1.2.1主機

采用單級高速結構的型式，配置完整，每臺鼓風機風量可由45%~100%范圍內進行調節。

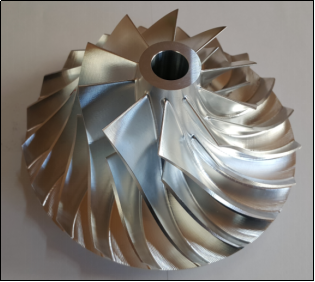

1.2.2高精度葉輪

葉輪選用AL7075（航空鋁材料），由5軸機床精加工制作而成的，并經過嚴格的測試。葉輪與電動機采用直聯方式連接。葉輪有足夠的強度和剛度，在最大轉速運轉的受力條件下具有1.2倍以上的安全余量。

素材：AL7075（高強度航空鋁材）具有優秀的耐磨、抗變形能力。

連接方式: 葉輪與電動機采用直聯方式連接；

軸使用鈦金屬材料，葉輪效率可達92%；

葉輪使用壽命達30年以上。

緣等級為H級，防護等級：IP53，效率≥95%。變頻模式應為“交流-直流-交流”。

所有表面精加工，葉輪和軸連接緊固，葉輪的過盈量保證在任何運行條件下葉輪與軸有足夠的接觸，葉輪對中良好及裝拆方便。葉輪做靜平衡和動平衡試驗。葉輪與鼓風機機殼間的軸向間隙可以通過墊片進行調整。

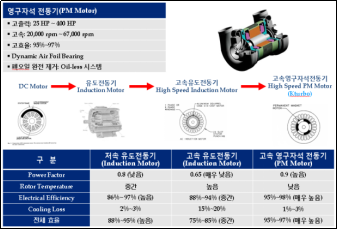

1.2.3永磁高速電機（PMSM）

每臺鼓風機配有永磁同步（PMSM）高速直聯電機，電動機功率大于整個設計工況范圍內的最大負荷值的10%。為避免諧波的影響，電機在鼓風機工作的任何工況點均不會過載。

電機機殼采用鋁合金材質。電機適合電源為380V，3相，50Hz，絕緣等級為F級，防護等級：IP54，效率≥97%。變頻模式為“交流-直流-交流”。

電機通過彈性固定件安裝在框架上。電機應具有熱保護功能。

1.2.4變頻器

選用低噪音，低振動，高性能，軟操作的變頻調速控制系統，實現風量及壓力的隨時調節，同時保持鼓風機在整個工作范圍內保持高效（在偏離設計工況、低溫、高溫、低壓運行時都達到高效。

通過變頻器應實現風量風壓的無級變頻調節，同時保持鼓風機在整個工作范圍高效運行，控制效率97%以上。

 采用專業生產廠家的變頻器所以性能比較穩定

 Inverter變頻器分體: 200m范圍之內可連接

 可以利用HZ操作高速旋轉

 具有精準的變頻控制性能
